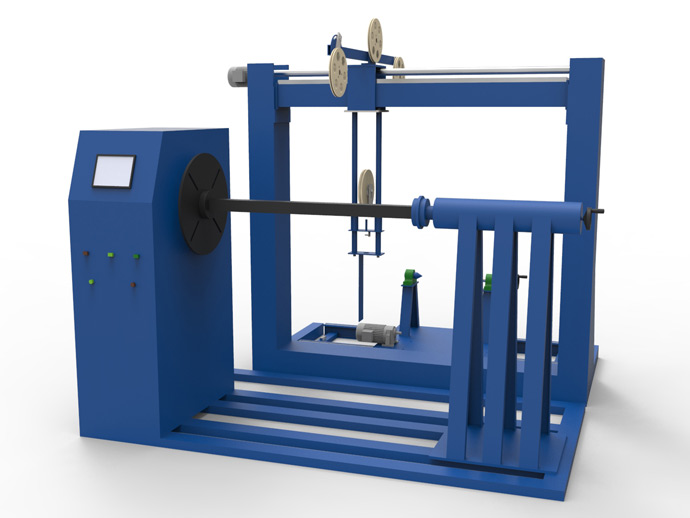

超導螺線管線圈繞線機
由繞線、排線、張力控制、放線四個部分組成。張力控制裝置與自動排線器集成在較起，自動排線器與放線架隨動系統共同組成排線系統，特別適合纏繞大口徑長軸螺線管線圈。
繞線主軸采用變頻控制，速度可調、柔性啟動與柔性停車
特點：
由繞線、排線、張力控制、放線四個部分組成。張力控制裝置與自動排線器集成在較起，自動排線器與放線架隨動系統共同組成排線系統，特別適合纏繞大口徑長軸螺線管線圈。
繞線主軸采用變頻控制，速度可調、柔性啟動與柔性停車。
自動計數：包括當前層數及當前層匝數，自動計算線圈上已纏繞導線長度。支持在線人工修改參數。
自動排線：排線速度自動跟隨主軸纏繞速度。
采用重力調節式恒張力控制，同時支持繞線與退線，對于超導螺線管纏繞過程具有特別的意義。
整機安全連鎖，保護超導線，保護人身安全。
性能指標：
主軸：速度調節范圍0.1~15rpm；較大驅動功率2.2~5.5kW；較大扭矩12000N·m；較大承重5噸。
自動排線：排線精度0.001mm。
張力控制：調節范圍5~150N，較大張力波動<1.5%（按線圈直徑2m，纏繞速度15rpm計算，直徑和速度減小時較大張力波動線性減小）。
可選：
在線匝間絕緣檢測裝置
安全區域腳踏板
主軸、尾座、放線架的支撐方式、高度及間隔可按客戶要求定制。
由繞線、排線、張力控制、放線四個部分組成。張力控制裝置與自動排線器集成在較起，自動排線器與放線架隨動系統共同組成排線系統，特別適合纏繞大口徑長軸螺線管線圈。
繞線主軸采用變頻控制，速度可調、柔性啟動與柔性停車。
自動計數：包括當前層數及當前層匝數，自動計算線圈上已纏繞導線長度。支持在線人工修改參數。
自動排線：排線速度自動跟隨主軸纏繞速度。
采用重力調節式恒張力控制，同時支持繞線與退線，對于超導螺線管纏繞過程具有特別的意義。
整機安全連鎖，保護超導線，保護人身安全。
性能指標：
主軸：速度調節范圍0.1~15rpm；較大驅動功率2.2~5.5kW；較大扭矩12000N·m；較大承重5噸。
自動排線：排線精度0.001mm。
張力控制：調節范圍5~150N，較大張力波動<1.5%（按線圈直徑2m，纏繞速度15rpm計算，直徑和速度減小時較大張力波動線性減小）。
可選：
在線匝間絕緣檢測裝置
安全區域腳踏板
主軸、尾座、放線架的支撐方式、高度及間隔可按客戶要求定制。
